LDC80

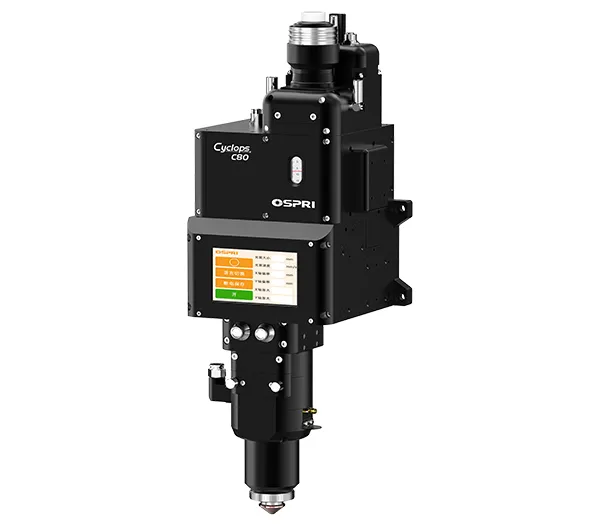

Cabeçote de corte com scanner a laser com foco automático (8kW)

Cabeçote de corte a laser com foco automático para processamento de metais altamente refletivos com potências nominais de até 8 kW

Cabeçote de corte com scanner a laser com foco automático (8kW)
  • Cabeçote de corte com scanner a laser com foco automático (8kW)
  • Cabeçote de corte com scanner a laser com foco automático (8kW)

    • LDC80

    Cabeçote de corte com scanner a laser com foco automático (8kW)

    Cabeçote de corte a laser com foco automático para processamento de metais altamente refletivos com potências nominais de até 8 kW

    O cabeçote de corte com scanner a laser foi projetado para fornecer soluções eficientes para o processamento de chapas metálicas altamente refletivas com potências nominais de até 8 kW. Em comparação com os cabeçotes de corte convencionais do mesmo nível de potência, nosso cabeçote atinge velocidades de corte mais rápidas e suporta maior espessura de corte, garantindo maior produtividade e qualidade de processamento.

    Solicite um orçamento
    Manual do produto
    Especificações
    Tipo Cabeçote de corte com scanner a laser com foco automático
    Modelo  LDC80
    Interface QBH, QD, G5
    Comprimento de onda 1080±10nm
    Potência nominal ≤8kW
    Distância focal  150mm/200mm
    Comprimento de colimação 100mm
    Faixa de foco  -15mm~+15mm / -30mm~+30mm
    Faixa de ajuste de centralização ±1.5mm
    Velocidade de foco 100mm/s
    Pressão de gás auxiliar ≤3MPa
    Faixa de oscilação 0-5mm
    Velocidade de oscilação  4000mm/s
    Peso 11.5kg
    Aplicação

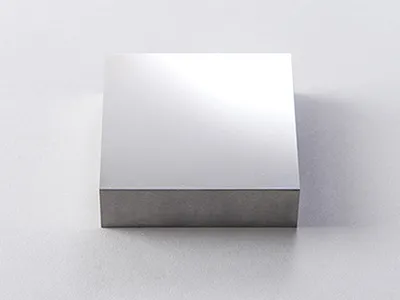

    Ideal para o processamento de chapas metálicas de materiais altamente refletivos, incluindo latão, cobre vermelho e ligas semelhantes.

    • Cabeçote de corte com scanner a laser com foco automático (8kW)
    Características
    Cabeçote de corte com scanner a laser com foco automático (8kW)

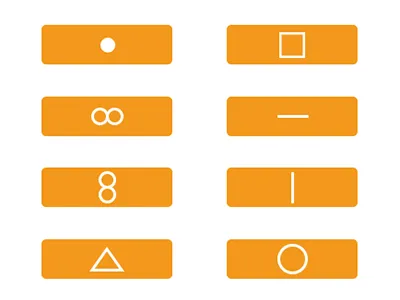

    Suporta vários padrões de corte, permite alternar de forma flexível entre diferentes geometrias para atender a diversos requisitos do processo de corte, maximizando o valor do equipamento.

    Cabeçote de corte com scanner a laser com foco automático (8kW)

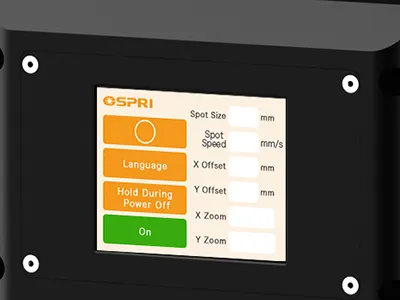

    O sistema operacional HMI integrado simplifica o controle e aumenta a facilidade de operação

    Cabeçote de corte com scanner a laser com foco automático (8kW)

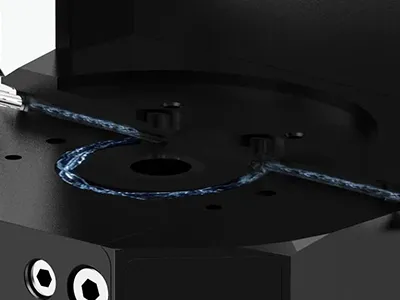

    O resfriamento total do corpo dos lasers garante um desempenho de corte estável e consistente.

    Cabeçote de corte com scanner a laser com foco automático (8kW)

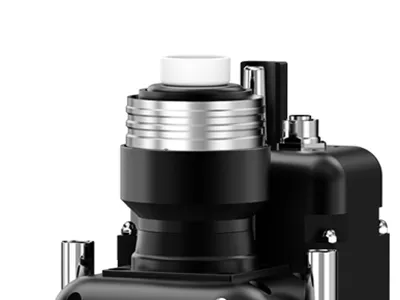

    Compatível com interfaces QBH/QD, proporcionando versatilidade para integração com diferentes fontes de laser

    Cabeçote de corte com scanner a laser com foco automático (8kW)

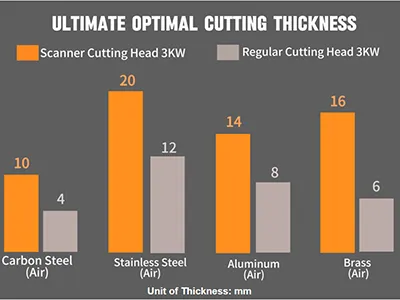

    Oferece uma eficiência até duas vezes superior em comparação com cabeças de corte convencionais nas mesmas condições, com um aumento significativo na espessura máxima de corte para materiais altamente refletivos

    Consumíveis e peças de reposição recomendados
    Lente protetora colimadora PMD21.5T2
    Lente protetora de corte PMD37T7
    Lente protetora de foco  PMD37T7
    Lente colimadora NF100D37
    Lente de foco  DF190D37
    Anel de vedação da lente protetora de corte 38x30x4
    Anel de vedação da lente protetora de foco 37.6x33x2.1
    Anel cerâmico (plano)  FC-02
    Anel cerâmico (pontudo)  FC-40
    Bocal FSN02，FSN07
    Cabeçotes de corte a laser relacionadas
    Encontre o cabeçote de laser perfeita para suas necessidades de processamento

    Se você precisa de um cabeçote de laser construído de acordo com suas especificações ou orientação sobre como escolher a solução certa, nossa equipe está aqui para ajudar.

    Entre em contato
    Cabeçote de corte a laser
      1. Ferragens e ferramentas
      2. Ferragens e ferramentas Cabeçote de corte a laser para o processamento a laser de fixadores, ferramentas elétricas e ferramentas manuais
      1. Acessórios para banheiro
      2. Acessórios para banheiro Cabeçote de corte a laser para o processamento de peças metálicas na indústria de banheiros
      1. Automotivo
      2. Automotivo Cabeçote de corte a laser para o processamento de metais na indústria automotiva
      1. Bateria de lítio
      2. Bateria de lítio Cabeçote de corte a laser para a produção de baterias
      1. Corte plano 2D
      2. Corte plano 2D Cabeçote de corte a laser para corte 2D de chapas metálicas planas
      1. Corte de tubos e perfis
      2. Corte de tubos e perfis Cabeçote de corte a laser para o corte de tubos e perfis metálicos
      1. Corte em bisel
      2. Corte em bisel Cabeçote de corte a laser para a produção de bordas em bisel em metais
      1. Corte 3D
      2. Corte 3D Cabeçote de corte a laser para o corte de componentes metálicos complexos e peças estruturais

    As cabeças de corte a laser automáticas são projetadas para lidar com trabalhos em metais reflexivos e melhorar a produtividade no mesmo nível de potência. Algumas das vantagens dessas cabeças de corte com scanner a laser incluem:

    • Estabilidade em metais reflexivos: lida com latão, cobre, prata, aço inoxidável polido e outras ligas de alta refletividade, melhorando o acoplamento de energia e controlando a reflexão traseira.
    • Maior precisão: a varredura do feixe permite precisão em nível de mícron (com a configuração adequada), ideal para características finas.
    • Movimento muito mais rápido: o scanner galvo move o feixe, não a cabeça, de modo que o ponto se desloca muito mais rápido do que em uma máquina gantry. Usando a mesma potência, você frequentemente observa uma velocidade de corte e um rendimento várias vezes maiores.
    • Maior capacidade de espessura com a mesma potência: em comparação com uma cabeça padrão com a mesma potência, suporta materiais mais espessos em processos de corte reflexivos.
    • Controle de trajetória flexível: executa facilmente contornos complexos, curvas, microfuros, corte de padrões finos e gravação, direcionando o feixe em vez de toda a cabeça.

    Siga estas etapas para montar, alinhar e verificar antes da produção:

    • Monte com segurança. Coloque a cabeça no local designado e fixe-a com as ferragens corretas. Certifique-se de que a interface esteja rígida e sem folga para evitar vibração ou deslocamento durante a operação.
    • Alinhe e conecte. Use ferramentas de alinhamento (ou um laser de alinhamento) para definir o eixo óptico e o espaçador. Verifique todas as conexões: fibra, gás auxiliar, ar, cabos de sensor/IO e resfriamento a água. Confirme se não há vazamentos ou conexões soltas.
    • Ligue e calibre. Inicie a máquina de corte e execute os testes iniciais e a calibração (foco, seguidor de altura, campo de varredura, se aplicável). Faça os ajustes finos necessários para que o cabeçote corte com precisão e repetibilidade antes de carregar as peças de produção.
