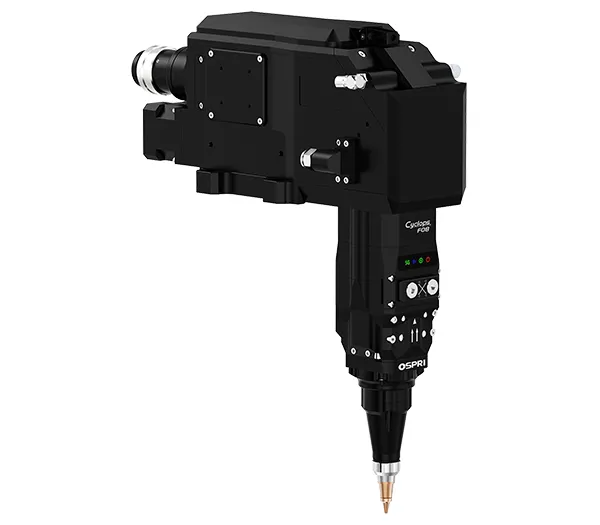

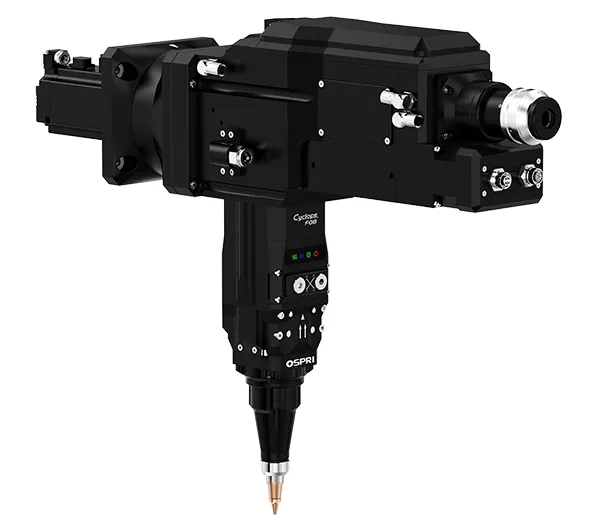

LCF08A

Cabeçote de corte em bisel a laser de fibra com foco automático (8kW)

Cabeçote de corte a laser com foco automático inteligente para processamento de tubos e perfis metálicos com potências nominais de até 8 kW

LCF08A1

Cabeçote de corte em bisel a laser de fibra com foco automático (8kW)
  • Cabeçote de corte em bisel a laser de fibra com foco automático (8kW)
  • Cabeçote de corte em bisel a laser de fibra com foco automático (8kW)
  • Cabeçote de corte em bisel a laser de fibra com foco automático (8kW)
  • Cabeçote de corte em bisel a laser de fibra com foco automático (8kW)

    • Interface/conector laser frontal, figura 1 sem suporte de montagem, figura 2 com suporte de montagem

    Solicite um orçamento
    Manual do produto

    LCF08A2

    Cabeçote de corte em bisel a laser de fibra com foco automático (8kW)
  • Cabeçote de corte em bisel a laser de fibra com foco automático (8kW)
  • Cabeçote de corte em bisel a laser de fibra com foco automático (8kW)
  • Cabeçote de corte em bisel a laser de fibra com foco automático (8kW)
  • Cabeçote de corte em bisel a laser de fibra com foco automático (8kW)

    • Interface/conector laser traseiro, figura 1 sem suporte de montagem, figura 2 com suporte de montagem

    Solicite um orçamento
    Manual do produto

    Essas cabeças laser de ângulo reto e pêndulo único de 8 kW funcionam em máquinas de corte de tubos/perfis com entrada lateral ou células robóticas e cortam aço carbono, aço inoxidável e alumínio. Um seguidor capacitivo de longo alcance mantém a distância em tubos redondos, quadrados/retangulares e perfis estruturais (ângulo, canal, viga H); a proteção contra colisões é reiniciada rapidamente após impactos, e as linhas de sinal reforçadas emitem alarmes oportunos, para que a qualidade permaneça estável e a manutenção seja rápida, com acesso frontal e uma janela de proteção deslizante. Essas cabeças são usadas para cortar componentes de tubos e perfis, como estruturas, grades de proteção, tubos para móveis e seções de chassis.
    Especificações
    Tipo  Cabeçote de corte a laser de fibra com foco automátic
    Modelo LCF08A1/LCF08A2
    Interface QBH, G5
    Comprimento de onda  1064±10nm
    Potência nominal ≤8kW
    Distância focal  200mm/250mm
    Comprimento de colimação 100mm
    Faixa de foco -35mm~+30mm / -50mm~+50mm
    Faixa de ajuste de centralização ±1.5mm
    Velocidade de foco 400mm/s
    Precisão de posicionamento repetido do eixo de foco  0.05mm
    Faixa de movimento do eixo A ±45°
    Velocidade de rotação nominal  30r/min
    Aceleração angular  240rad/s²
    Precisão de posicionamento 1arcmin
    Pressão do gás auxiliar ≤3MPa
    Peso  9kg
    Aplicação

    Utilizado em sistemas de corte de tubos e perfis para tubos redondos, quadrados/retangulares e secções estruturais, tais como ângulos, canais e vigas H. Os materiais que podem ser processados com as cabeças de corte a laser de fibra de ângulo reto com pêndulo único incluem aço carbono e aço inoxidável, com desempenho estável na faixa de 8 kW.

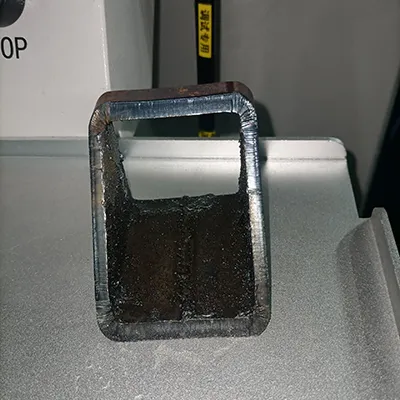

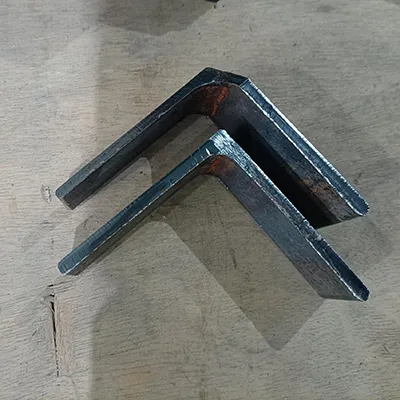

    • Cabeçote de corte com scanner a laser com foco automático (4kW)
    • Cabeçote de corte com scanner a laser com foco automático (4kW)
    Características

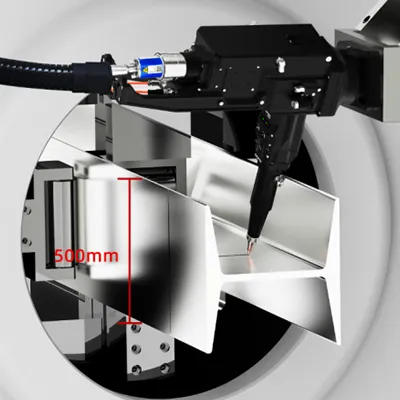

    Alcance ampliado para perfis complexos
    Alcance ampliado para perfis complexos

    A capacidade de corte em bisel de 500 mm garante um processamento suave de perfis estruturais grandes

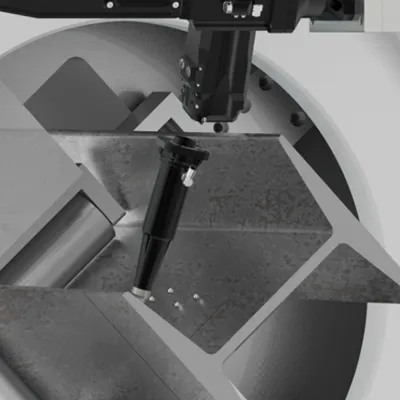

    Proteção contra colisões para uma operação confiável
    Proteção contra colisões para uma operação confiável

    Sensor de bocal a laser integrado para proteção não destrutiva contra colisões, permitindo uma recuperação rápida e uma produção ininterrupta

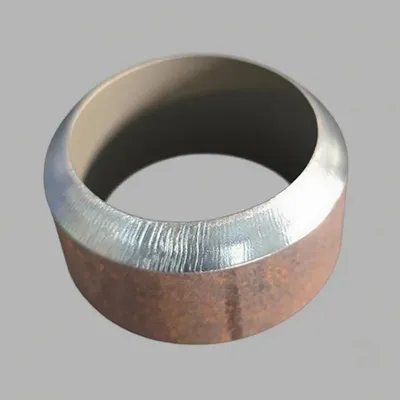

    Qualidade de corte estável e consistente
    Qualidade de corte estável e consistente

    Equipado com um amplificador de capacitância integrado para resposta rápida e baixa interferência, garantindo um desempenho de corte preciso e estável

    Monitoramento inteligente da pressão do ar
    Monitoramento inteligente da pressão do ar

    Fornece alertas antecipados em caso de vazamento ou baixa pressão do ar, garantindo o processamento contínuo e evitando tempo de inatividade.

    Comunicação local EtherCAT
    Comunicação local EtherCAT

    Conexão perfeita com sistemas CNC para controle sincronizado e desempenho integrado da máquina
    Cabeçotes de corte a laser relacionadas
    Encontre o cabeçote de laser perfeita para suas necessidades de processamento

    Se você precisa de um cabeçote de laser construído de acordo com suas especificações ou orientação sobre como escolher a solução certa, nossa equipe está aqui para ajudar.

    Entre em contato
    Cabeçote de corte a laser
      1. Ferragens e ferramentas
      2. Ferragens e ferramentas Cabeçote de corte a laser para o processamento a laser de fixadores, ferramentas elétricas e ferramentas manuais
      1. Acessórios para banheiro
      2. Acessórios para banheiro Cabeçote de corte a laser para o processamento de peças metálicas na indústria de banheiros
      1. Automotivo
      2. Automotivo Cabeçote de corte a laser para o processamento de metais na indústria automotiva
      1. Bateria de lítio
      2. Bateria de lítio Cabeçote de corte a laser para a produção de baterias
      1. Corte plano 2D
      2. Corte plano 2D Cabeçote de corte a laser para corte 2D de chapas metálicas planas
      1. Corte de tubos e perfis
      2. Corte de tubos e perfis Cabeçote de corte a laser para o corte de tubos e perfis metálicos
      1. Corte em bisel
      2. Corte em bisel Cabeçote de corte a laser para a produção de bordas em bisel em metais
      1. Corte 3D
      2. Corte 3D Cabeçote de corte a laser para o corte de componentes metálicos complexos e peças estruturais

    As cabeças de corte a laser automáticas são projetadas para lidar com trabalhos em metais reflexivos e melhorar a produtividade no mesmo nível de potência. Algumas das vantagens dessas cabeças de corte com scanner a laser incluem:

    • Estabilidade em metais reflexivos: lida com latão, cobre, prata, aço inoxidável polido e outras ligas de alta refletividade, melhorando o acoplamento de energia e controlando a reflexão traseira.
    • Maior precisão: a varredura do feixe permite precisão em nível de mícron (com a configuração adequada), ideal para características finas.
    • Movimento muito mais rápido: o scanner galvo move o feixe, não a cabeça, de modo que o ponto se desloca muito mais rápido do que em uma máquina gantry. Usando a mesma potência, você frequentemente observa uma velocidade de corte e um rendimento várias vezes maiores.
    • Maior capacidade de espessura com a mesma potência: em comparação com uma cabeça padrão com a mesma potência, suporta materiais mais espessos em processos de corte reflexivos.
    • Controle de trajetória flexível: executa facilmente contornos complexos, curvas, microfuros, corte de padrões finos e gravação, direcionando o feixe em vez de toda a cabeça.

    Siga estas etapas para montar, alinhar e verificar antes da produção:

    • Monte com segurança. Coloque a cabeça no local designado e fixe-a com as ferragens corretas. Certifique-se de que a interface esteja rígida e sem folga para evitar vibração ou deslocamento durante a operação.
    • Alinhe e conecte. Use ferramentas de alinhamento (ou um laser de alinhamento) para definir o eixo óptico e o espaçador. Verifique todas as conexões: fibra, gás auxiliar, ar, cabos de sensor/IO e resfriamento a água. Confirme se não há vazamentos ou conexões soltas.
    • Ligue e calibre. Inicie a máquina de corte e execute os testes iniciais e a calibração (foco, seguidor de altura, campo de varredura, se aplicável). Faça os ajustes finos necessários para que o cabeçote corte com precisão e repetibilidade antes de carregar as peças de produção.
