LCN08A

Cabeçote de corte para laser de fibra com foco manual (6kW/8kW)

Cabeçote de corte a laser com foco manual para processamento de chapas metálicas finas e tubos metálicos com potências nominais de até 6 kW/8 kW

Cabeçote de corte para laser de fibra com foco manual (6kW/8kW)
  • Cabeçote de corte para laser de fibra com foco manual (6kW/8kW)
    Cabeçote de corte a laser de fibra LCN08A (distância focal de 150 mm)
  • Cabeçote de corte para laser de fibra com foco manual (6kW/8kW)
    Cabeçote de corte a laser de fibra LCN08A (distância focal de 200 mm)
  • Cabeçote de corte para laser de fibra com foco manual (6kW/8kW)

    • LCN08A

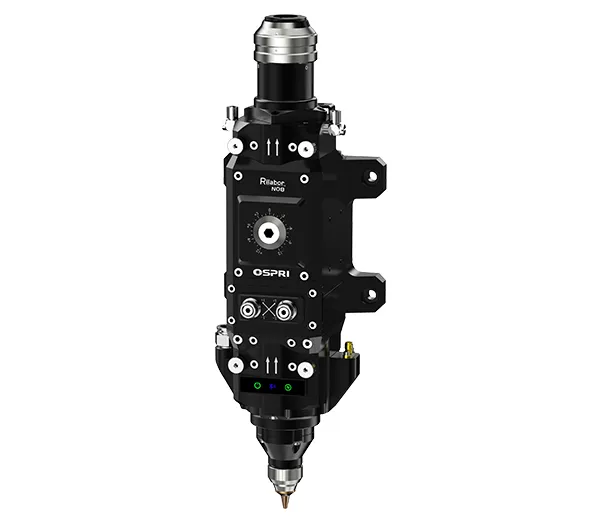

    Cabeçote de corte para laser de fibra com foco manual (6kW/8kW)

    Cabeçote de corte a laser com foco manual para processamento de chapas metálicas finas e tubos metálicos com potências nominais de até 6 kW/8 kW

    Esses cabeçotes de foco manual são projetadas para a produção diária em chapas finas e tubos de metal com níveis de potência de 6 a 8 kW. Eles são equipadas com um design de proteção anticolisão com reinicialização rápida para trazer a cabeça do laser de volta à posição após uma colisão, mantendo as paradas curtas. Um alarme de contaminação da lente sinaliza quando a janela de proteção precisa ser limpa ou substituída, o que ajuda a proteger a óptica interna e mantém os custos de manutenção baixos. As linhas de sinal são reforçadas e bem blindadas, para que o seguidor de altura e outros sensores funcionem de forma estável. Graças a estas características das cabeças de corte a laser, elas ajudam a cortar todos os lotes da mesma forma, com bordas limpas e dimensões consistentes.

    Solicite um orçamento
    Manual do produto
    Especificações
    Tipo Cabeça de corte a laser de fibra com foco manual
    Modelo LCN08A
    Interface QBH, G5
    Comprimento de onda 1080±10nm
    Potência nominal 6kW/8kW
    Distância focal 150mm/200mm
    Comprimento de colimação 100mm
    Faixa de foco -18mm~+18mm / -10mm~+10mm
    Faixa de ajuste de centralização ±1.5mm
    Pressão do gás auxiliar ≤3MPa
    Peso 3.0kg

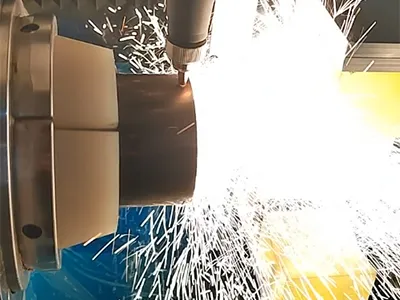

    Aplicação

    Usadas para cortar chapas e tubos metálicos finos. Elas processam aço carbono, aço inoxidável e outros metais comuns com qualidade de borda estável.

    • Cabeçote de corte para laser de fibra com foco manual (6kW/8kW)
    Características

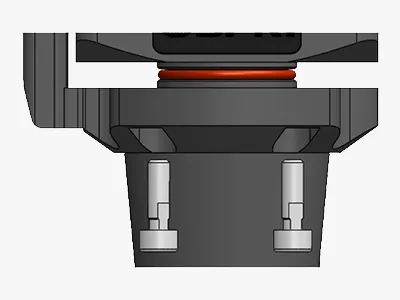

    Proteção contra colisões com reinicialização rápida
    Proteção contra colisões com reinicialização rápida

    Equipado com um mecanismo de proteção contra colisões para garantir que o cabeçote retorne à sua posição de trabalho após um impacto, o que reduz as paradas e ajuda a diminuir os custos de reparo.

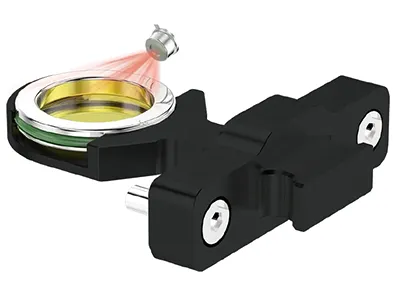

    Monitoramento de contaminação com alarme e parada de segurança
    Monitoramento de contaminação com alarme e parada de segurança

    Possui um sensor para monitorar a janela de proteção e avisa quando é necessário trocá-la. Se a contaminação exceder o limite, o controlador emite um alarme e para a máquina de corte para evitar cortes ruins e proteger o cabeçote.

    Sensor capacitivo de altura integrado para um rastreamento estável
    Sensor capacitivo de altura integrado para um rastreamento estável

    Em linhas de corte de precisão, essas cabeças a laser integram um sensor capacitivo de distância com caminhos de sinal reforçados e bem blindados, para que o controle de altura permaneça estável e o corte seja feito suavemente na velocidade de produção.
