GM08B

Cabeçote de corte para laser de fibra com foco automático (8kW)

Cabeçote de corte a laser com foco automático para corte plano/biselado de chapas metálicas e tubos metálicos de espessura média

Cabeçote de corte para laser de fibra com foco automático (8kW)
  • Cabeçote de corte para laser de fibra com foco automático (8kW)
    Distância focal de 200 mm - bocal plano
  • Cabeçote de corte para laser de fibra com foco automático (8kW)
  • Cabeçote de corte para laser de fibra com foco automático (8kW)
    Distância focal de 200 mm - bocal pontiagudo
  • Cabeçote de corte para laser de fibra com foco automático (8kW)

    • GM08B

    Cabeçote de corte para laser de fibra com foco automático (8kW)

    Cabeçote de corte a laser com foco automático para corte plano/biselado de chapas metálicas e tubos metálicos de espessura média

    Nossos cabeçotes de corte a laser de fibra com foco automático são projetadas para metais de espessura média, cobrindo cortes planos em chapas e cortes chanfrados em tubos e perfis. Eles incluem um módulo de comunicação 5G integrado que transmite o status ao vivo para monitoramento remoto, para que os operadores possam verificar a pressão do gás auxiliar e a condição da janela de proteção em tempo real. Se o sensor detectar contaminação na janela de proteção, o módulo de monitoramento da cabeça sinaliza ao controlador da máquina de corte a laser, que aciona um alarme e interrompe o corte para proteger a óptica. Uma unidade de proteção da janela do tipo gaveta com acesso frontal agiliza a manutenção, reduzindo o tempo de inatividade e mantendo a produção em andamento.

    Solicite um orçamento
    Manual do produto
    Especificações
    Tipo  Cabeçote de corte para laser de fibra com foco automático
    Modelo GM08B
    Interface QBH, QD, G5
    Comprimento de onda  1080±10nm
    Potência nominal  ≤8kW
    Distância focal 200mm/250mm
    Comprimento de colimação 100mm
    Faixa de foco  -35mm~+30mm / -50mm~+50mm
    Faixa de ajuste de centralizaçãoe  ±1.5mm
    Velocidade de foco  100mm/s
    Pressão do gás auxiliar ≤3MPa
    Peso  5kg
    Aplicação

    Amplamente utilizado para corte plano em chapas metálicas e corte em bisel em tubos e perfis. Processam aço carbono, aço inoxidável e outros metais comuns com bordas consistentes e limpas.
    Características

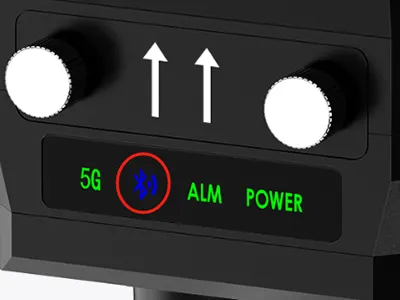

    Conectividade 5G para status remoto (opcional)
    Conectividade 5G para status remoto (opcional)

    Com o módulo 5G adicional, os dados do cabeçote do laser em tempo real, a pressão do gás auxiliar, a condição da janela de proteção e os alarmes podem ser visualizados remotamente, para que os operadores identifiquem os problemas antecipadamente e ajam antes que a qualidade seja afetada.

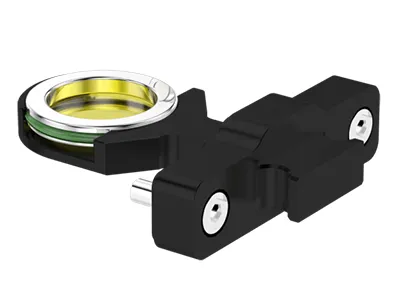

    Módulo de serviço tipo gaveta para manutenção mais rápida
    Módulo de serviço tipo gaveta para manutenção mais rápida

    Um compartimento frontal tipo gaveta dá acesso direto à janela de proteção e às peças de desgaste. A troca dessas peças sobressalentes leva apenas alguns minutos, o que reduz o tempo de inatividade e ajuda a manter a óptica limpa.

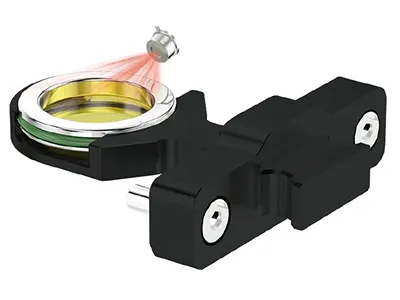

    Monitoramento de contaminação com alarme e parada de segurança
    Monitoramento de contaminação com alarme e parada de segurança

    Um sensor rastreia a contaminação na janela protetora. Primeiro, ele solicita uma troca oportuna; se os níveis excederem o limite, o controlador aciona um alarme e interrompe o processo de corte para proteger as lentes ópticas.

    Feedback em tempo real da pressão do gás auxiliar
    Feedback em tempo real da pressão do gás auxiliar

    A leitura contínua da pressão ajuda a definir e manter a janela de processo correta, proporcionando um corte estável em chapas metálicas e tubos.

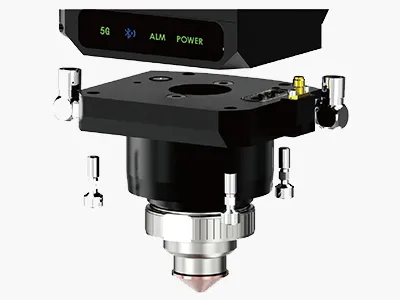

    Proteção contra colisões para recuperação rápida
    Proteção contra colisões para recuperação rápida

    Um design de colisão destacável utiliza um elemento sacrificial que se solta com o impacto para proteger a cabeça; após um pequeno choque, a cabeça se reajusta rapidamente para que a produção possa ser retomada com o mínimo de interrupção.
    Cabeçotes de corte a laser relacionadas
    Encontre o cabeçote de laser perfeita para suas necessidades de processamento

    Se você precisa de um cabeçote de laser construído de acordo com suas especificações ou orientação sobre como escolher a solução certa, nossa equipe está aqui para ajudar.

    Entre em contato
    Cabeçote de corte a laser
      1. Ferragens e ferramentas
      2. Ferragens e ferramentas Cabeçote de corte a laser para o processamento a laser de fixadores, ferramentas elétricas e ferramentas manuais
      1. Acessórios para banheiro
      2. Acessórios para banheiro Cabeçote de corte a laser para o processamento de peças metálicas na indústria de banheiros
      1. Automotivo
      2. Automotivo Cabeçote de corte a laser para o processamento de metais na indústria automotiva
      1. Bateria de lítio
      2. Bateria de lítio Cabeçote de corte a laser para a produção de baterias
      1. Corte plano 2D
      2. Corte plano 2D Cabeçote de corte a laser para corte 2D de chapas metálicas planas
      1. Corte de tubos e perfis
      2. Corte de tubos e perfis Cabeçote de corte a laser para o corte de tubos e perfis metálicos
      1. Corte em bisel
      2. Corte em bisel Cabeçote de corte a laser para a produção de bordas em bisel em metais
      1. Corte 3D
      2. Corte 3D Cabeçote de corte a laser para o corte de componentes metálicos complexos e peças estruturais

    As cabeças de corte a laser automáticas são projetadas para lidar com trabalhos em metais reflexivos e melhorar a produtividade no mesmo nível de potência. Algumas das vantagens dessas cabeças de corte com scanner a laser incluem:

    • Estabilidade em metais reflexivos: lida com latão, cobre, prata, aço inoxidável polido e outras ligas de alta refletividade, melhorando o acoplamento de energia e controlando a reflexão traseira.
    • Maior precisão: a varredura do feixe permite precisão em nível de mícron (com a configuração adequada), ideal para características finas.
    • Movimento muito mais rápido: o scanner galvo move o feixe, não a cabeça, de modo que o ponto se desloca muito mais rápido do que em uma máquina gantry. Usando a mesma potência, você frequentemente observa uma velocidade de corte e um rendimento várias vezes maiores.
    • Maior capacidade de espessura com a mesma potência: em comparação com uma cabeça padrão com a mesma potência, suporta materiais mais espessos em processos de corte reflexivos.
    • Controle de trajetória flexível: executa facilmente contornos complexos, curvas, microfuros, corte de padrões finos e gravação, direcionando o feixe em vez de toda a cabeça.

    Siga estas etapas para montar, alinhar e verificar antes da produção:

    • Monte com segurança. Coloque a cabeça no local designado e fixe-a com as ferragens corretas. Certifique-se de que a interface esteja rígida e sem folga para evitar vibração ou deslocamento durante a operação.
    • Alinhe e conecte. Use ferramentas de alinhamento (ou um laser de alinhamento) para definir o eixo óptico e o espaçador. Verifique todas as conexões: fibra, gás auxiliar, ar, cabos de sensor/IO e resfriamento a água. Confirme se não há vazamentos ou conexões soltas.
    • Ligue e calibre. Inicie a máquina de corte e execute os testes iniciais e a calibração (foco, seguidor de altura, campo de varredura, se aplicável). Faça os ajustes finos necessários para que o cabeçote corte com precisão e repetibilidade antes de carregar as peças de produção.
