LCF20A

Cabeçote de corte em bisel a laser de fibra com foco automático (20kW)

Cabeçote de corte a laser com foco automático inteligente para processamento de tubos e perfis metálicos com potências nominais de até 20 kW

LCF20A1

Cabeçote de corte em bisel a laser de fibra com foco automático (20kW)
  • Cabeçote de corte em bisel a laser de fibra com foco automático (20kW)
  • Cabeçote de corte em bisel a laser de fibra com foco automático (20kW)
  • Cabeçote de corte em bisel a laser de fibra com foco automático (20kW)

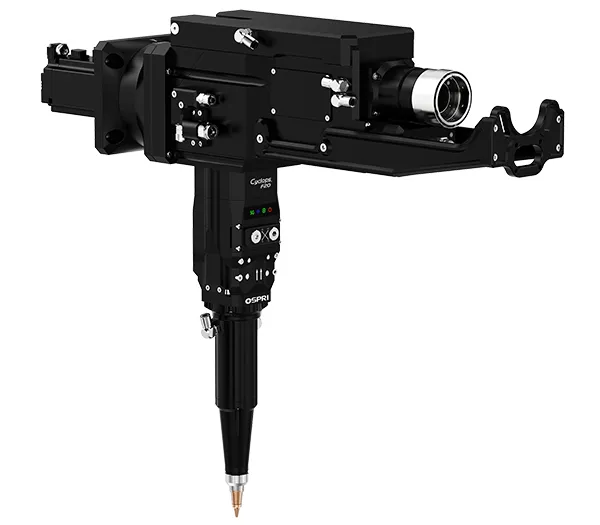

    • Interface/conector laser frontal, figura 1 com suporte de montagem, figura 2 sem suporte de montagem

    Solicite um orçamento
    Manual do produto

    LCF20A2

    Cabeçote de corte em bisel a laser de fibra com foco automático (20kW)
  • Cabeçote de corte em bisel a laser de fibra com foco automático (20kW)
  • Cabeçote de corte em bisel a laser de fibra com foco automático (20kW)
  • Cabeçote de corte em bisel a laser de fibra com foco automático (20kW)

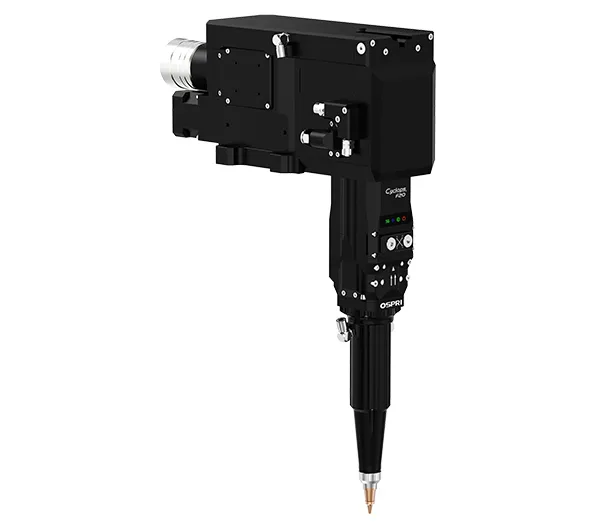

    • Interface/conector laser traseiro, figura 1 sem suporte de montagem, figura 2 com suporte de montagem

    Solicite um orçamento
    Manual do produto

    Este cabeçote de corte a laser de fibra de alto poder em ângulo reto foi projetada para processar tubos e perfis metálicos com potências nominais de até 20 kW. Equipado com um sensor de bocal de laser estendido, ele lida com uma ampla gama de perfis estruturais com facilidade. A proteção contra colisões integrada garante uma recuperação rápida após o impacto, enquanto o aprimoramento do sinal permite um feedback oportuno e um desempenho de corte estável. Seu design otimizado reduz o tempo de inatividade e simplifica a manutenção, tornando-a ideal para aplicações industriais exigentes.
    Especificações
    Tipo  Cabeçote de corte a laser de fibra com foco automático
    Modelo LCF20A1/LCF20A2
    Interface Q+, QD, LOE3.1, LOE3.2
    Comprimento de onda  1064±10nm
    Potência nominal ≤20kW
    Distância focal 250mm/300mm
    Comprimento de colimação 100mm
    Faixa de foco  -50mm~+50mm / -70mm~+70mm
    Faixa de ajuste de centralização ±1.5mm
    Velocidade de foco  400mm/s
    Precisão de posicionamento repetido do eixo de foco  0.05mm
    Faixa de movimento do eixo A  ±45°
    Velocidade de rotação nominal 30r/min
    Aceleração angular  240rad/s²
    Precisão de posicionamento 1arcmin
    Pressão do gás auxiliar ≤3MPa
    Peso  10kg
    Aplicação

    Projetado para o corte de tubos e perfis metálicos, este cabeçote de corte a laser de alta potência suporta tubos redondos, tubos quadrados e vigas H. É adequado para o processamento de aço carbono, aço inoxidável e outros materiais estruturais comuns.

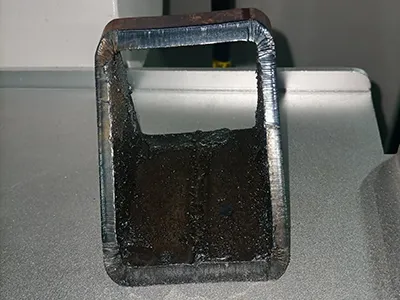

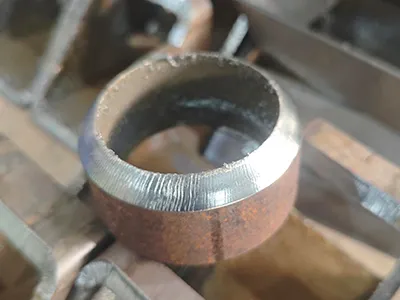

    • Cabeçote de corte em bisel a laser de fibra com foco automático (20kW)Aço carbono de 8 mm

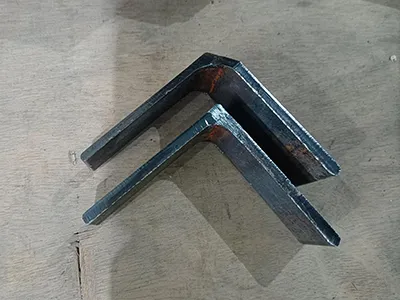

    • Cabeçote de corte em bisel a laser de fibra com foco automático (20kW)Ferro angular de 5 mm
    • Cabeçote de corte em bisel a laser de fibra com foco automático (20kW)Aço carbono de 6 mm
    Características
    Alcance ampliado para perfis complexos
    Alcance ampliado para perfis complexos

    A capacidade de corte em bisel de 500 mm garante um processamento suave de perfis estruturais grandes

    Proteção contra colisões para uma operação confiável
    Proteção contra colisões para uma operação confiável

    Sensor de bocal a laser integrado para proteção não destrutiva contra colisões, permitindo uma recuperação rápida e uma produção ininterrupta

    Qualidade de corte estável e consistente
    Qualidade de corte estável e consistente

    Equipado com um amplificador de capacitância integrado para resposta rápida e baixa interferência, garantindo um desempenho de corte preciso e estável

    Monitoramento inteligente da pressão do ar
    Monitoramento inteligente da pressão do ar

    Fornece alertas antecipados em caso de vazamento ou baixa pressão do ar, garantindo o processamento contínuo e evitando tempo de inatividade.

    Comunicação local EtherCAT
    Comunicação local EtherCAT

    Conexão perfeita com sistemas CNC para controle sincronizado e desempenho integrado da máquina

    Consumíveis e peças de reposição recomendados
    Lente protetora colimadora PMD32T2DS
    Lente protetora de foco  PMD34T5DS
    Lente protetora de corte  PMD34T5DS
    Lente colimadora DF100D37DS
    Lente de foco  DF200D37DS，SF250D37DS，SF300D37DS
    Anel de vedação 38.6×30.5×3.8
    Anel cerâmico FC-18
    Bocal  Série FSN21
