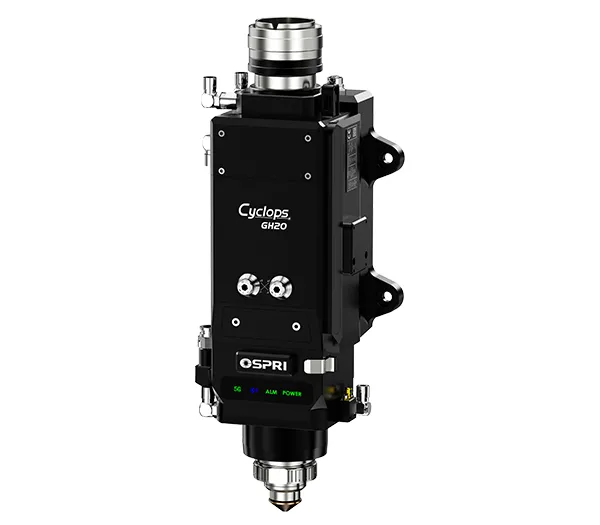

GH20B

Cabeçote de corte para laser de fibra com foco automático (20kW)

Cabeçote de corte a laser com foco automático inteligente para processamento de chapas metálicas espessas com potências nominais de até 20 kW

Cabeçote de corte para laser de fibra com foco automático (20kW)
  • Cabeçote de corte para laser de fibra com foco automático (20kW)
    Distância focal 200 m, bocal plano
  • Cabeçote de corte para laser de fibra com foco automático (20kW)
    Distância focal de 250 m, bocal pontiagudo
  • Cabeçote de corte para laser de fibra com foco automático (20kW)

    • GH20B

    Cabeçote de corte para laser de fibra com foco automático (20kW)

    Cabeçote de corte a laser com foco automático inteligente para processamento de chapas metálicas espessas com potências nominais de até 20 kW

    Este cabeçote de corte a laser de fibra inteligente de alta potência foi projetado para o corte de chapas metálicas espessas com potências nominais de até 20 kW. Equipado com comunicação 5G, permite o monitoramento em tempo real de vazamentos de pressão de gás, contaminação das lentes e temperatura do bico. O sistema fornece alertas oportunos e proteção automática contra colisões com desligamento de emergência, reduzindo as necessidades de manutenção e melhorando a eficiência geral do corte. O design de resfriamento a água garante uma operação estável durante longos ciclos de produção.

    Solicite um orçamento
    Manual do produto
    Especificações
    Tipo Cabeçote inteligente de corte laser de fibra com foco automático
    Modelo GH20B
    Interface QBH, QD, Q+, LOE/QF-D
    Comprimento de onda 1080±10nm
    Potência nominal ≤20kW
    Distância focal  200mm/250mm/300mm
    Comprimento de colimação 100mm
    Faixa de foco -39mm~+30mm
    Faixa de ajuste de centralização ±1.5mm
    Velocidade de foco 200mm/s
    Pressão do gás auxiliar ≤3MPa
    Peso 7kg
    Aplicação

    O cabeçote de corte inteligente com foco automático de 20 kW é ideal para o processamento de chapas metálicas espessas. Suporta o corte de aço carbono, cobre, alumínio e chapas galvanizadas, tornando adequado para ambientes de fabricação pesada exigentes.

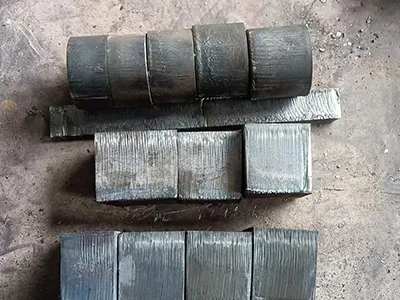

    • Cabeçote de corte para laser de fibra com foco automático (20kW)Corte de aço carbono de 25 mm, 13 kW

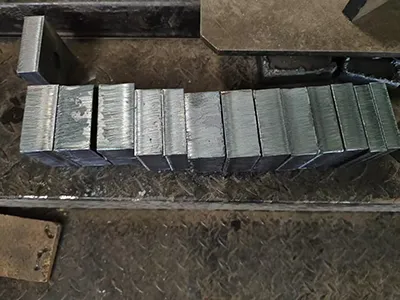

    • Cabeçote de corte para laser de fibra com foco automático (20kW)Aço de carbono

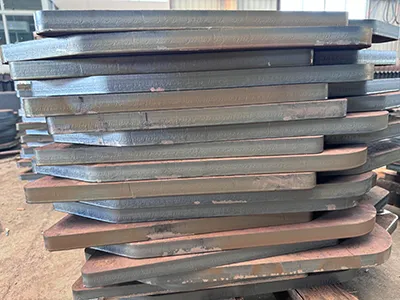

    • Cabeçote de corte para laser de fibra com foco automático (20kW)Aço de carbono
    Características
    Monitoramento da temperatura do bico
    Monitoramento da temperatura do bico

    O alarme de alta temperatura emite automaticamente um comando de desligamento que garante a parada imediata e alerta o operador para solucionar o problema, evitando defeitos no processamento.

    Monitoramento e controle da altura em tempo real (com suporte do sistema)
    Monitoramento e controle da altura em tempo real (com suporte do sistema)

    A transmissão contínua dos dados de temperatura do bico ajusta dinamicamente a altura de corte, mantendo uma distância consistente entre o bico e a peça de trabalho para uma qualidade de corte estável.

    Controle da posição do foco (com suporte do sistema)
    Controle da posição do foco (com suporte do sistema)

    O controle da temperatura da lente em tempo real permite o ajuste automático do foco, evitando o desvio causado pelo aquecimento da lente e garantindo um desempenho de corte uniforme.

    Monitoramento integrado da pressão do gás (com suporte do sistema)
    Monitoramento integrado da pressão do gás (com suporte do sistema)

    Os alarmes são acionados se a pressão do gás de corte estiver anormal, evitando danos e cortes inadequados causados por pressão baixa ou falta de gás.

    Ajuste automático do fluxo de gás e controle de pressão (com suporte do sistema)
    Ajuste automático do fluxo de gás e controle de pressão (com suporte do sistema)

    Detecta diferenças entre a pressão real e a pressão definida do gás de corte e calibra a pressão automaticamente para garantir uma qualidade de corte consistente e proteger o cabeçote.

    Detecção de vazamentos e sinal de alerta
    Detecção de vazamentos e sinal de alerta

    Emite um alarme se a vedação da janela de proteção do laser falhar e lembra os operadores de fazer a manutenção ou substituir peças, evitando a contaminação interna das lentes.

    Proteção contra colisões para maior segurança
    Proteção contra colisões para maior segurança

    Sensor integrado com conjunto de sopro dedicado que protege a cabeça do laser em caso de colisão, acionando um sinal de desligamento imediato.

    Monitoramento da perfuração para maior eficiência (com suporte do sistema)
    Monitoramento da perfuração para maior eficiência (com suporte do sistema)

    Monitora os resultados da perfuração em tempo real. O corte começa imediatamente após a penetração, eliminando atrasos e aumentando a produtividade.

    Monitoramento de contaminação da lente e sinal de alerta
    Monitoramento de contaminação da lente e sinal de alerta

    Alerta quando as lentes ficam contaminadas, com modos de aviso e desligamento. Isso evita a má qualidade do corte e danos ao cabeçote do laser, garantindo a substituição oportuna da lente.
    Cabeçotes de corte a laser relacionadas
    Encontre o cabeçote de laser perfeita para suas necessidades de processamento

    Se você precisa de um cabeçote de laser construído de acordo com suas especificações ou orientação sobre como escolher a solução certa, nossa equipe está aqui para ajudar.

    Entre em contato
    Cabeçote de corte a laser
      1. Ferragens e ferramentas
      2. Ferragens e ferramentas Cabeçote de corte a laser para o processamento a laser de fixadores, ferramentas elétricas e ferramentas manuais
      1. Acessórios para banheiro
      2. Acessórios para banheiro Cabeçote de corte a laser para o processamento de peças metálicas na indústria de banheiros
      1. Automotivo
      2. Automotivo Cabeçote de corte a laser para o processamento de metais na indústria automotiva
      1. Bateria de lítio
      2. Bateria de lítio Cabeçote de corte a laser para a produção de baterias
      1. Corte plano 2D
      2. Corte plano 2D Cabeçote de corte a laser para corte 2D de chapas metálicas planas
      1. Corte de tubos e perfis
      2. Corte de tubos e perfis Cabeçote de corte a laser para o corte de tubos e perfis metálicos
      1. Corte em bisel
      2. Corte em bisel Cabeçote de corte a laser para a produção de bordas em bisel em metais
      1. Corte 3D
      2. Corte 3D Cabeçote de corte a laser para o corte de componentes metálicos complexos e peças estruturais

    Nosso cabeçote de corte a laser de alta potência foi projetado para alto desempenho no processamento de chapas grossas. Ele integra monitoramento de pressão de gás, detecção de vazamentos, detecção de perfuração e monitoramento da temperatura do bico. Essas funções simplificam o corte de chapas grossas, melhoram a estabilidade e permitem uma operação eficiente com manutenção mais fácil.

    Os cabeçotes de corte a laser especializados para tubos e perfis são capazes de processar tubos redondos, tubos quadrados e vigas H. Os materiais adequados incluem aço carbono, aço inoxidável e outros metais de grau industrial.

    • Antes do uso, envolva o cabeçote com fita protetora para evitar o acúmulo de poeira nas aberturas durante a manutenção.
    • Não tente limpar ou desmontar as lentes internas se elas ficarem sujas ou danificadas, pois isso pode causar mais contaminação. Recomenda-se substituí-las diretamente.
    • A substituição das lentes de proteção, lentes de colimação e lentes de foco deve ser realizada em um ambiente de sala limpa (classe 1000 ou superior).
    • Ao inspecionar as lentes, primeiro use papel branco para verificar se há manchas pretas no feixe de laser vermelho. Em seguida, em baixa potência, use papel fotossensível preto para examinar o ponto do feixe. Por fim, remova a lente e inspecione-a sob um microscópio para verificar a precisão.
