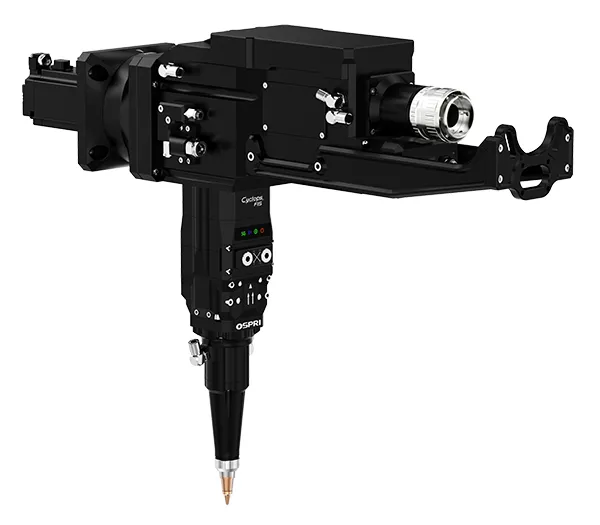

LCF15A

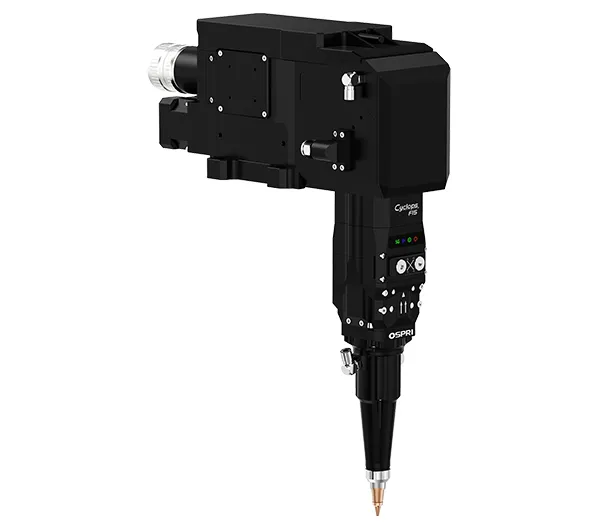

Cabeçote de corte em bisel a laser de fibra com foco automático (15kW)

Cabeçote de corte a laser com foco automático inteligente para processamento de tubos e perfis metálicos com potências nominais de até 15 kW

LCF15A1

Cabeçote de corte em bisel a laser de fibra com foco automático (15kW)
  • Cabeçote de corte em bisel a laser de fibra com foco automático (15kW)
  • Cabeçote de corte em bisel a laser de fibra com foco automático (15kW)
  • Cabeçote de corte em bisel a laser de fibra com foco automático (15kW)

    • Interface/conector laser frontal, figura 1 com suporte de montagem, figura 2 sem suporte de montagem

    Solicite um orçamento
    Manual do produto

    LCF15A2

    Cabeçote de corte em bisel a laser de fibra com foco automático (15kW)
  • Cabeçote de corte em bisel a laser de fibra com foco automático (15kW)
  • Cabeçote de corte em bisel a laser de fibra com foco automático (15kW)
  • Cabeçote de corte em bisel a laser de fibra com foco automático (15kW)

    • Interface/conector laser traseiro, figura 1 sem suporte de montagem, figura 2 com suporte de montagem

    Solicite um orçamento
    Manual do produto

    Projetado para processar tubos metálicos e perfis estruturais, este cabeçote de corte a laser de fibra oferece alto desempenho com potências nominais de até 15 kW. Um sensor estendido facilita a adaptação a diferentes tipos de perfis e garante um desempenho de corte estável. O sistema de proteção contra colisões integrado permite uma recuperação rápida após o impacto, enquanto o feedback de sinal aprimorado fornece alertas oportunos para manter a qualidade consistente e reduzir o tempo de inatividade. Seu design simplifica a manutenção pós-venda, tornando-o confiável para uso industrial de longo prazo.
    Especificações
    Tipo  Cabeçote de corte a laser de fibra com foco automático
    Modelo LCF15A1/LCF15A2
    Interface Q+, QD, LOE3.1, LOE3.2
    Comprimento de onda  1064±10nm
    Potência nominal  ≤15kW
    Distância focal 250mm/300mm
    Comprimento de colimação  100mm
    Faixa de foco -50mm~+50mm / -70mm~+70mm
    Faixa de ajuste de centralização ±1.5mm
    Velocidade de foco 400mm/s
    Precisão de posicionamento repetido do eixo de foco  0.05mm
    Faixa de movimento do eixo A  ±45°
    Velocidade de rotação nominal 30r/min
    Precisão de posicionamento 1arcmin
    Pressão do gás auxiliar ≤3MPa
    Peso  9.5kg
    Aplicação

    Esta cabeça de corte a laser de fibra em ângulo reto é otimizada para o corte de tubos e perfis, incluindo tubos redondos, tubos quadrados e vigas H. É adequada para o processamento de aço carbono, aço inoxidável e outros metais industriais comuns.

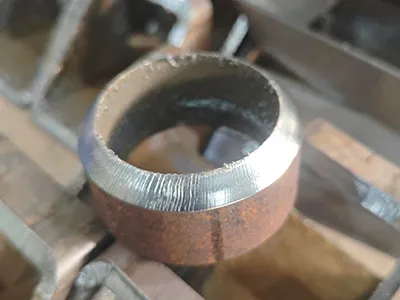

    • Cabeçote de corte em bisel a laser de fibra com foco automático (15kW)Aço carbono de 8 mm, 12 kW - 8 m/min, corte com nitrogênio

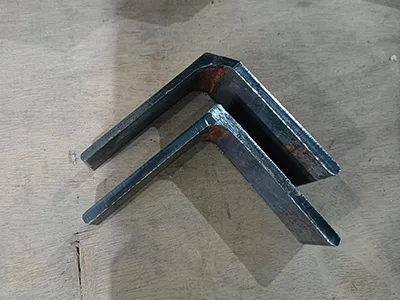

    • Cabeçote de corte em bisel a laser de fibra com foco automático (15kW)Ferro angular de 5 mm, 3 kW

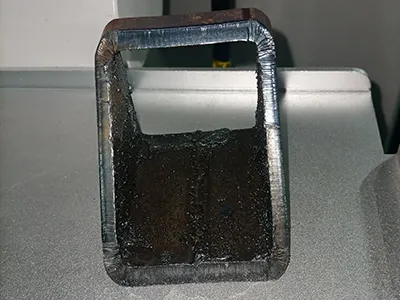

    • Cabeçote de corte em bisel a laser de fibra com foco automático (15kW)Tubo quadrado de aço carbono de 6 mm, 2,4 kW
    Características

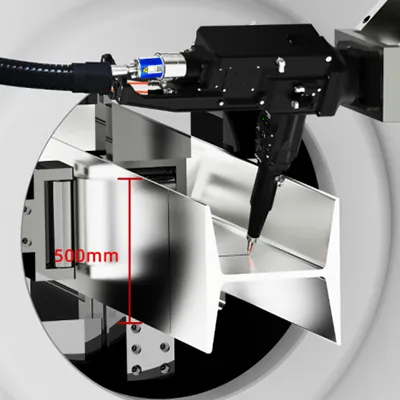

    Alcance ampliado para perfis complexos
    Alcance ampliado para perfis complexos

    A capacidade de corte em bisel de 500 mm garante um processamento suave de perfis estruturais grandes

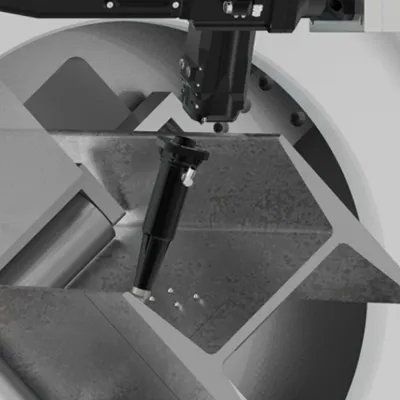

    Proteção contra colisões para uma operação confiável
    Proteção contra colisões para uma operação confiável

    Sensor de bocal a laser integrado para proteção não destrutiva contra colisões, permitindo uma recuperação rápida e uma produção ininterrupta

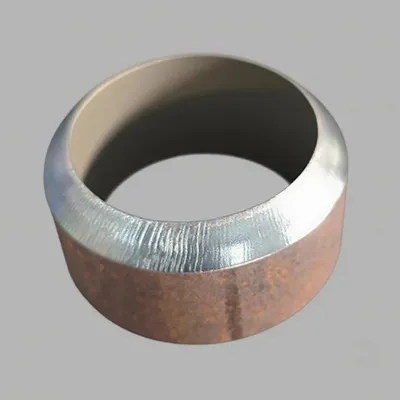

    Qualidade de corte estável e consistente
    Qualidade de corte estável e consistente

    Equipado com um amplificador de capacitância integrado para resposta rápida e baixa interferência, garantindo um desempenho de corte preciso e estável

    Monitoramento inteligente da pressão do ar
    Monitoramento inteligente da pressão do ar

    Fornece alertas antecipados em caso de vazamento ou baixa pressão do ar, garantindo o processamento contínuo e evitando tempo de inatividade.

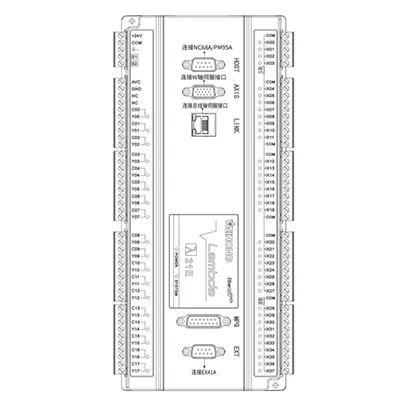

    Comunicação local EtherCAT
    Comunicação local EtherCAT

    Conexão perfeita com sistemas CNC para controle sincronizado e desempenho integrado da máquina

    Consumíveis e peças de reposição recomendados
    Lente protetora colimadora PMD32T2DS
    Lente protetora de foco  PMD34T5DS
    Lente protetora de corte PMD34T5DS
    Lente colimadora DF100D37DS
    Lente de foco DF200D37DS, SF250D37DS, SF300D37DS
    Anel de vedação 38.6×30.5×3.8， 38.6×30.5×3.8
    Anel cerâmico FC-18
    Bocal  Série FSN21
    Cabeçotes de corte a laser relacionadas
    Encontre o cabeçote de laser perfeita para suas necessidades de processamento

    Se você precisa de um cabeçote de laser construído de acordo com suas especificações ou orientação sobre como escolher a solução certa, nossa equipe está aqui para ajudar.

    Entre em contato
    Cabeçote de corte a laser
      1. Ferragens e ferramentas
      2. Ferragens e ferramentas Cabeçote de corte a laser para o processamento a laser de fixadores, ferramentas elétricas e ferramentas manuais
      1. Acessórios para banheiro
      2. Acessórios para banheiro Cabeçote de corte a laser para o processamento de peças metálicas na indústria de banheiros
      1. Automotivo
      2. Automotivo Cabeçote de corte a laser para o processamento de metais na indústria automotiva
      1. Bateria de lítio
      2. Bateria de lítio Cabeçote de corte a laser para a produção de baterias
      1. Corte plano 2D
      2. Corte plano 2D Cabeçote de corte a laser para corte 2D de chapas metálicas planas
      1. Corte de tubos e perfis
      2. Corte de tubos e perfis Cabeçote de corte a laser para o corte de tubos e perfis metálicos
      1. Corte em bisel
      2. Corte em bisel Cabeçote de corte a laser para a produção de bordas em bisel em metais
      1. Corte 3D
      2. Corte 3D Cabeçote de corte a laser para o corte de componentes metálicos complexos e peças estruturais

    Nosso cabeçote de corte a laser de alta potência foi projetado para alto desempenho no processamento de chapas grossas. Ele integra monitoramento de pressão de gás, detecção de vazamentos, detecção de perfuração e monitoramento da temperatura do bico. Essas funções simplificam o corte de chapas grossas, melhoram a estabilidade e permitem uma operação eficiente com manutenção mais fácil.

    Os cabeçotes de corte a laser especializados para tubos e perfis são capazes de processar tubos redondos, tubos quadrados e vigas H. Os materiais adequados incluem aço carbono, aço inoxidável e outros metais de grau industrial.

    • Antes do uso, envolva o cabeçote com fita protetora para evitar o acúmulo de poeira nas aberturas durante a manutenção.
    • Não tente limpar ou desmontar as lentes internas se elas ficarem sujas ou danificadas, pois isso pode causar mais contaminação. Recomenda-se substituí-las diretamente.
    • A substituição das lentes de proteção, lentes de colimação e lentes de foco deve ser realizada em um ambiente de sala limpa (classe 1000 ou superior).
    • Ao inspecionar as lentes, primeiro use papel branco para verificar se há manchas pretas no feixe de laser vermelho. Em seguida, em baixa potência, use papel fotossensível preto para examinar o ponto do feixe. Por fim, remova a lente e inspecione-a sob um microscópio para verificar a precisão.
