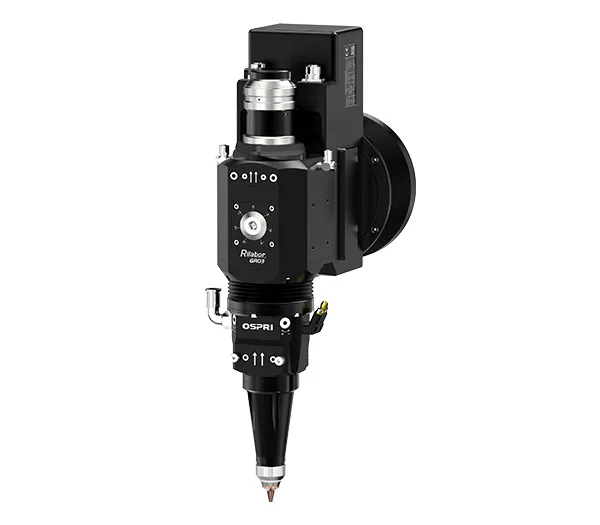

LCR03

Cabeçote de corte a laser robótico 3D com foco manual (3kW)

Cabeçote de corte a laser com foco manual e eixo seguidor integrado para cortar formas 3D complexas

Cabeçote de corte a laser robótico 3D com foco manual (3kW)
  • Cabeçote de corte a laser robótico 3D com foco manual (3kW)
  • Cabeçote de corte a laser robótico 3D com foco manual (3kW)
    Sem proteção anticolisão
  • Cabeçote de corte a laser robótico 3D com foco manual (3kW)
    Com proteção anticolisão

    • LCR03

    Cabeçote de corte a laser robótico 3D com foco manual (3kW)

    Cabeçote de corte a laser com foco manual e eixo seguidor integrado para cortar formas 3D complexas

    Nossos cabeçots de corte a laser robóticos 3D de 3 kW com foco manual utilizam resfriamento a água para manter a temperatura estável durante longos períodos de funcionamento, garantindo assim um desempenho estável. Se ocorrer um impacto, a proteção anticolisão é reiniciada automaticamente. A carcaça da cabeça de corte a laser é leve e vedada contra poeira, o que facilita o manuseio e a manutenção. A óptica utiliza um conjunto de janelas de proteção de três camadas que resiste ao desgaste e impede a contaminação.

    Solicite um orçamento
    Manual do produto
    Especificações
    Tipo Cabeçote de corte a laser robótico 3D com foco manual
    Modelo LCR03
    Interface QBH
    Comprimento de onda 1080±10nm
    Potência nominal ≤4kW
    Distância focal  150mm / 125mm
    Comprimento de colimação 75mm
    Faixa de foco -12mm~+12mm / -9mm~+9mm
    Faixa de ajuste de centralização ±1.5mm
    Precisão de posicionamento do foco manual 0.1mm
    Curso de acompanhamento 27mm
    Velocidade de acompanhamento  ≤250mm/s
    Pressão do gás auxiliar  ≤2.5MPa
    Peso 5kg
    Aplicação

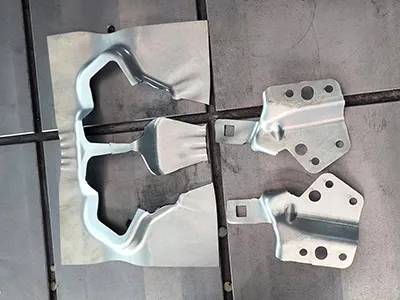

    Essas cabeças de corte a laser 3D funcionam em máquinas de corte de cinco eixos e células robóticas para carrocerias automotivas, pára-lamas e outros painéis externos. Elas são capazes de processar chapas de aço carbono, alumínio, cobre e metal galvanizado com qualidade consistente.

    • Cabeçote de corte a laser robótico 3D com foco manual (3kW)
    • Cabeçote de corte a laser robótico 3D com foco manual (3kW)
    Características

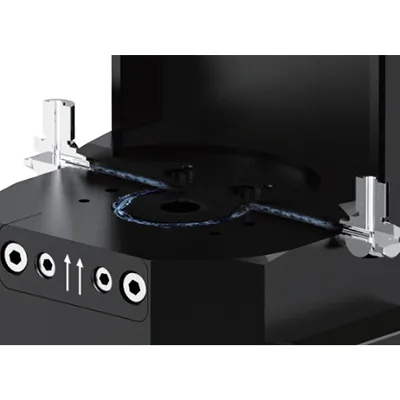

    Entrada de fibra refrigerada a água QBH para operação estável
    Entrada de fibra refrigerada a água QBH para operação estável

    O resfriamento a água em circuito fechado na interface/conector QBH mantém a temperatura estável e evita a condensação na óptica, para que as operações prolongadas permaneçam consistentes.

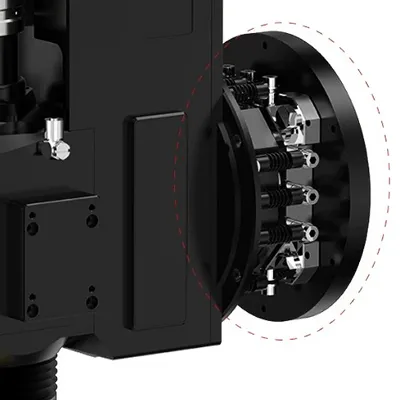

    Reposição precisa da localização
    Reposição precisa da localização

    Um sistema de localização cônico de três pontos retorna a cabeça à sua posição original após um impacto, para que o alinhamento permaneça preciso.

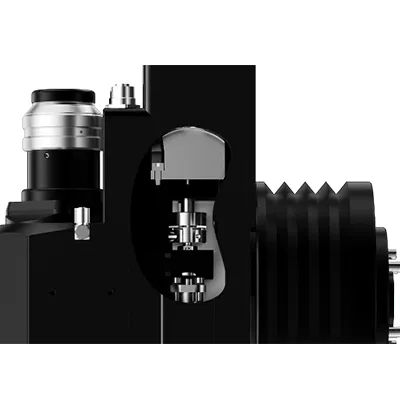

    Sensor de altura integrado selado com resposta rápida
    Sensor de altura integrado selado com resposta rápida

    O módulo sensor integrado (controle capacitivo de distância) é totalmente fechado e leve, impedindo a entrada de poeira enquanto rastreia superfícies rapidamente para um corte preciso e de alta velocidade.

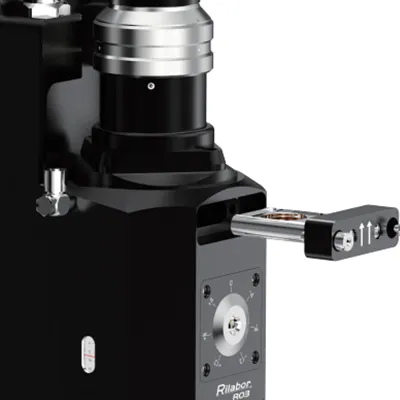

    Tripla janela protetora para proteção óptica
    Tripla janela protetora para proteção óptica

    Três janelas protetoras protegem a óptica de foco central contra respingos e poeira, aumentando a durabilidade na produção diária.

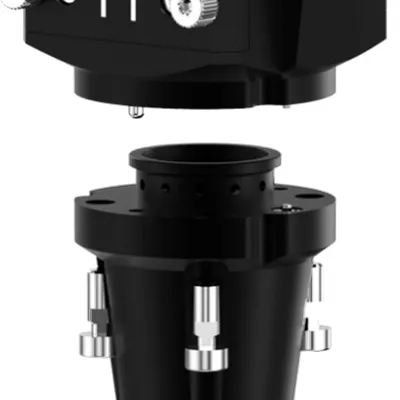

    Proteção anticolisão com sinal de parada
    Proteção anticolisão com sinal de parada

    Um suporte de sensor compatível utiliza parafusos de cisalhamento (projetados para quebrar com segurança em caso de impacto) para proteger a cabeça e, simultaneamente, enviar um sinal de parada de colisão ao controlador.

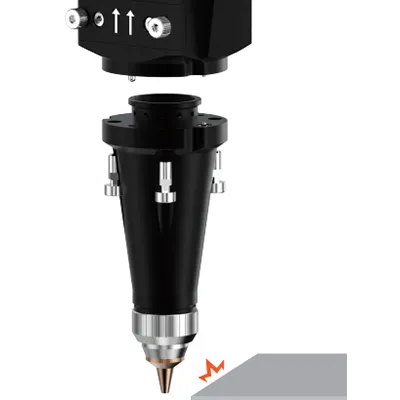

    Parada de emergência em caso de colisão para uma produção segura
    Parada de emergência em caso de colisão para uma produção segura

    A detecção de colisão está integrada ao sistema de controle para cortar a energia imediatamente após o impacto, evitando danos adicionais.
