GS03C

Cabeçote de corte a laser de fibra de 3 kW

Cabeçote de corte a laser com foco automático para processamento de chapas metálicas finas e tubos metálicos com potências nominais de até 3 kW

Cabeçote de corte a laser de fibra de 3 kW
  • Cabeçote de corte a laser de fibra de 3 kW
    Cabeça de corte com foco elétrico GS03C (cabeça plana)
  • Cabeçote de corte a laser de fibra de 3 kW
  • Cabeçote de corte a laser de fibra de 3 kW
    Cabeça de corte com foco elétrico GS03C (cabeça pontiaguda)
    • Cabeçote de corte a laser de fibra de 3 kW

    GS03C

    Cabeçote de corte a laser de fibra de 3 kW

    Cabeçote de corte a laser com foco automático para processamento de chapas metálicas finas e tubos metálicos com potências nominais de até 3 kW

    Nossos cabeçotes de corte a laser de fibra de 3 kW são projetadas para corte de chapas finas e tubos. Eles são leves e compactos, funcionam com configurações multieixos e oferecem posicionamento rápido e preciso. O acionamento montado na parte frontal reduz a altura de instalação. Um módulo de lente tipo gaveta facilita a substituição, e o design unificado ajuda a prolongar a vida útil.

    Solicite um orçamento
    Manual do produto
    Especificações
    Tipo Cabeçote de corte para laser de fibra com foco automático
    Modelo GS03C
    Interface QBH
    Comprimento de onda 1080nm±10nm
    Potência nominal  ≤3kW
    Distância focal  125mm/150mm/200mm
    Comprimento de colimação  100mm
    Faixa de foco -18mm~+15mm(F150)
    Faixa de ajuste de centralização ±1.5mm
    Velocidade de foco 100mm/s
    Pressão do gás auxiliar ≤3MPa
    Peso 3.3kg
    Aplicação

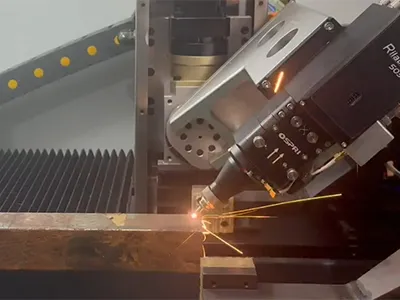

    Esses cabeçotes de corte a laser com foco automático são fabricadas para funcionar com máquinas de corte a laser de fibra de 3 kW, tanto cortadoras de chapas planas quanto linhas de corte de tubos para corte em bisel. Eles processam aço carbono, aço inoxidável e ligas de alumínio para trabalhos com chapas finas e tubos com qualidade consistente.

    • Cabeçote de corte a laser de fibra de 3 kWCorte a laser de chapas planas
    • Cabeçote de corte a laser de fibra de 3 kWCorte a laser de perfis
    Características

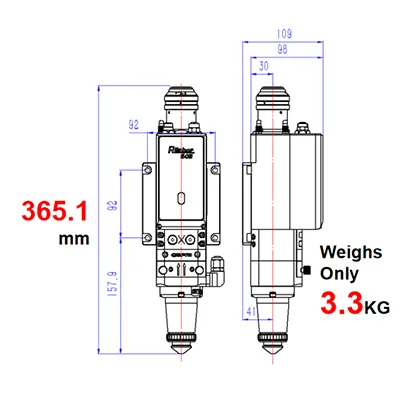

    Estrutura compacta e leve
    Estrutura compacta e leve

    Graças ao seu corpo de baixa inércia (cerca de 3,3 kg), é adequado para movimentos multieixos, reduz a carga do motor e permite um posicionamento rápido e preciso.

    Unidade montada na parte frontal, centro óptico inferior
    Unidade montada na parte frontal, centro óptico inferior

    A colocação da unidade na parte frontal reduz a distância entre a face de montagem e o eixo do feixe. Em máquinas de corte de tubos/perfis, isso reduz o comprimento residual e economiza material.

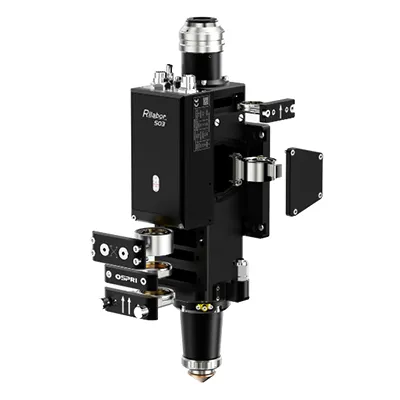

    Módulo óptico tipo gaveta para manutenção rápida
    Módulo óptico tipo gaveta para manutenção rápida

    Os módulos de lente tipo gaveta (extraíveis) permitem a remoção e reinstalação rápidas, o que reduz o tempo de inatividade.

    Proteção anticolisão
    Proteção anticolisão

    O design anticolisão compatível com mola protege a cavidade do sensor (compartimento do sensor), evita danos em impactos menores e permite uma reinicialização rápida.

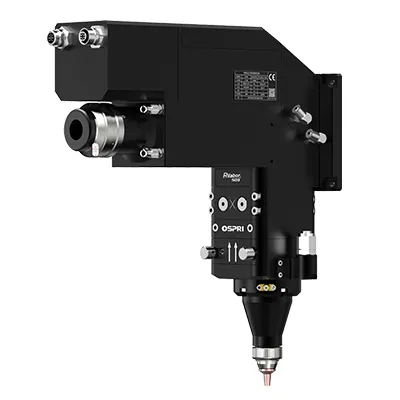

    Portas com múltiplas orientações para layouts apertados
    Portas com múltiplas orientações para layouts apertados

    As portas dos conectores podem ser giradas para se adequarem a diferentes layouts de máquinas de corte, facilitando a instalação e o roteamento dos cabos.
    Cabeçotes de corte a laser relacionadas
    Encontre o cabeçote de laser perfeita para suas necessidades de processamento

    Se você precisa de um cabeçote de laser construído de acordo com suas especificações ou orientação sobre como escolher a solução certa, nossa equipe está aqui para ajudar.
    Entre em contato
    Cabeçote de corte a laser
      1. Ferragens e ferramentas
      2. Ferragens e ferramentas Cabeçote de corte a laser para o processamento a laser de fixadores, ferramentas elétricas e ferramentas manuais
      1. Acessórios para banheiro
      2. Acessórios para banheiro Cabeçote de corte a laser para o processamento de peças metálicas na indústria de banheiros
      1. Automotivo
      2. Automotivo Cabeçote de corte a laser para o processamento de metais na indústria automotiva
      1. Bateria de lítio
      2. Bateria de lítio Cabeçote de corte a laser para a produção de baterias
      1. Corte plano 2D
      2. Corte plano 2D Cabeçote de corte a laser para corte 2D de chapas metálicas planas
      1. Corte de tubos e perfis
      2. Corte de tubos e perfis Cabeçote de corte a laser para o corte de tubos e perfis metálicos
      1. Corte em bisel
      2. Corte em bisel Cabeçote de corte a laser para a produção de bordas em bisel em metais
      1. Corte 3D
      2. Corte 3D Cabeçote de corte a laser para o corte de componentes metálicos complexos e peças estruturais

    Elas são destinadas ao trabalho com chapas finas em uma ampla gama de tarefas: peças para sinalização e exibição, pequenos acessórios e suportes metálicos, gabinetes elétricos e painéis de armários, painéis de elevadores e componentes finos na indústria aeroespacial e automotiva (por exemplo, peças de acabamento e pequenas peças moldadas). Elas também são adequadas para produções curtas e personalizadas que exigem bordas limpas e dimensões estáveis.

    Os conjuntos principais utilizam uma carcaça integrada que melhora a vedação e a durabilidade, protegendo a óptica e prolongando a vida útil. No lado do controle, as cabeças se conectam ao CNC/controle inteligente da fábrica para monitoramento remoto do status com alertas e diagnósticos em tempo real. Quando as leituras se desviam, o sistema avisa os operadores com antecedência para evitar falhas, reduzir o tempo de inatividade não planejado e evitar custos extras com peças ou serviços no local. O diagnóstico remoto acelera a identificação da causa raiz, reduz o vaivém no suporte pós-venda e melhora a eficiência do serviço.

    Os cabeçotes de baixa potência são destinados a metais de espessura fina, como aço carbono, aço inoxidável e alumínio. Como regra geral, a espessura é de até cerca de 10 mm para configurações de baixa potência; o limite exato depende do tipo e da superfície do material, do gás auxiliar, da óptica e da configuração geral da máquina de corte.
