ACU03-PC-H01

Eixo rotativo para cabeçote de corte a laser em fibra

Fuso do centro de usinagem de 5 eixos projetado para o processamento de chapas metálicas, perfis metálicos e componentes metálicos

Eixo rotativo para cabeçote de corte a laser em fibra
  • Eixo rotativo para cabeçote de corte a laser em fibra
  • Eixo rotativo para cabeçote de corte a laser em fibra

    • ACU03-PC-H01

    Eixo rotativo para cabeçote de corte a laser em fibra

    Fuso do centro de usinagem de 5 eixos projetado para o processamento de chapas metálicas, perfis metálicos e componentes metálicos

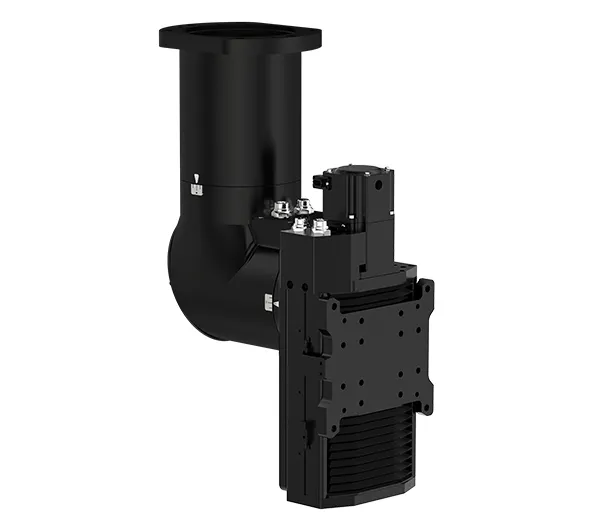

    Esse eixo rotativo de cinco eixos foi projetado para cabeçotes de corte a laser de fibra em centros de usinagem. Ele é apropriado para o processamento preciso de chapas metálicas, perfis metálicos estruturais e aço prensado (estampado a quente).

    Solicite um orçamento
    Manual do produto
    Especificações

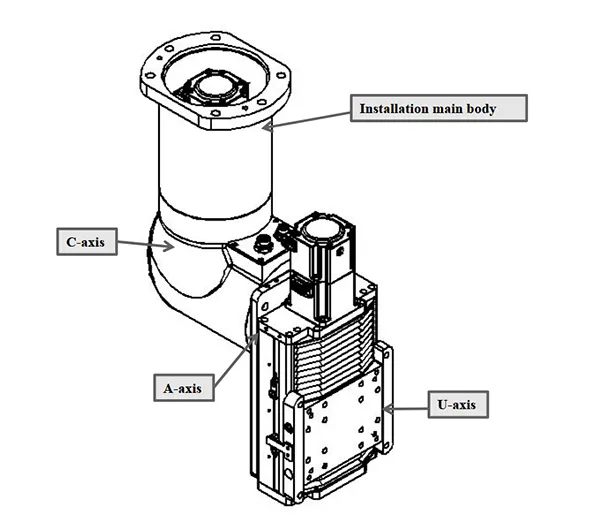

    Cabeçote de corte a laser aplicável Série GM/Série GH
    Torque nominal do eixo A/eixo C 100N·m
    Velocidade nominal do eixo A/eixo C 37r/min
    Precisão de posicionamento do eixo A/eixo C  1arcmin
    Taxa de redução do eixo A/eixo C 81

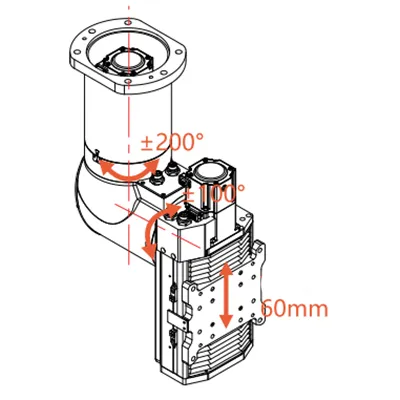

    Faixa de movimento do eixo A ±100°
    Faixa de movimento do eixo C ±200°
    Precisão de posicionamento repetido do eixo U  < 0.01mm
    Curso do eixo U 60mm
    Velocidade máxima do eixo U  250mm/s
    Peso 13.5kg
    Características
    • Rotação do eixo A ±100°, rotação do eixo C ±200°
    • Equipado com módulo de acompanhamento do eixo U para um rastreamento preciso do contorno
    • Acionamento harmônico de alta precisão com servomotor
    • Qualidade de usinagem avançada para estabilidade a longo prazo
    • Eixo rotativo para cabeçote de corte a laser em fibra
