AC01-LD-H03

Eixo rotativo para cabeçote de corte a laser 3D

Fuso do centro de usinagem de 5 eixos projetado para usinagem multissuperfície e multidirecional de chapas metálicas e componentes metálicos

Eixo rotativo para cabeçote de corte a laser 3D

AC01-LD-H03

Eixo rotativo para cabeçote de corte a laser 3D

Fuso do centro de usinagem de 5 eixos projetado para usinagem multissuperfície e multidirecional de chapas metálicas e componentes metálicos

Projetado para centros de usinagem de cinco eixos, esse eixo rotativo para cabeça de corte a laser robótica 3D permite o processamento multissuperfície e multidirecional de chapas e componentes metálicos. Ele é particularmente adequado para aplicações como a conformação de chapas metálicas 3D e o processamento de aço estampado a quente.

Solicite um orçamento
Manual do produto
Especificações
Modelo AC01-LD-H03
Cabeça de corte a laser aplicável LCR04/LCR03
Torque nominal do eixo A  58N·m
Torque nominal do eixo C 190N·m
Faixa de movimento do eixo A  ±100°
Faixa de movimento do eixo C ±360°
Velocidade nominal do eixo A  26r/min
Velocidade nominal do eixo C 23r/min
Precisão de posicionamento repetido do eixo A/eixo C 7arcseg
Peso 17kg
Características

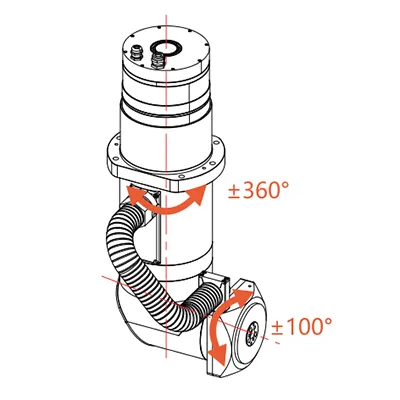

  • Faixa de rotação do eixo A de ±100°
  • Faixa de rotação do eixo C de 360°
  • Passagem da fibra QBH pelo centro do eixo C
  • Acionamento por motor harmônico integrado
  • Alta precisão na qualidade de usinagem
  • Eixo rotativo para cabeçote de corte a laser 3D
