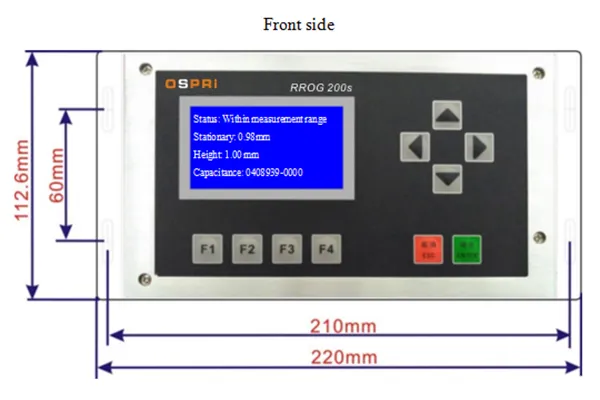

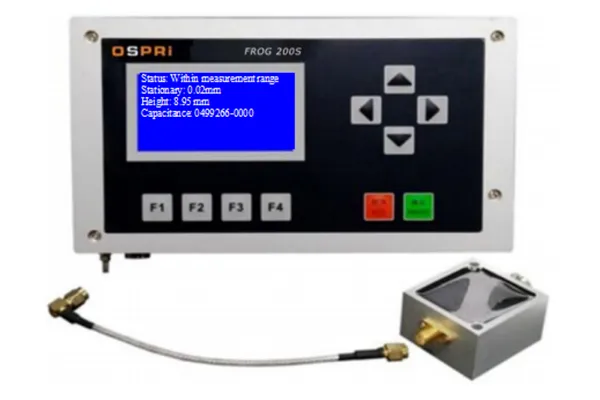

FROG 200SE

Controlador capacitivo de altura

Sistema de controle a laser de fibra usado para monitorar e controlar a distância entre o bico e a superfície da peça de trabalho

FROG 200SE

Controlador capacitivo de altura

Sistema de controle a laser de fibra usado para monitorar e controlar a distância entre o bico e a superfície da peça de trabalho

Esse sensor de altura capacitivo e controlador foi projetado para manter o corte a laser consistente e confiável ao controlar a distância entre o bico e a superfície da peça de trabalho. Durante o processo, fatores como superfícies irregulares do material ou alta pressão do gás auxiliar podem causar flutuações nessa distância. Isso não só afeta a qualidade do corte, como também pode danificar o bico. Nosso sistema de controle a laser de fibra, porém, garante uma distância constante em altas velocidades de corte, protegendo o bico contra colisões e melhorando significativamente o desempenho do corte.

Solicite um orçamento

Manual do produto

Características

Taxa de amostragem: 1000 vezes por segundo;
Precisão de medição estática: 0,001 mm;
Faixa de controle de altura: 0-25 mm;
Distância de transmissão do sinal: até 100 m de comprimento de cabo, com forte capacidade anti-interferência;
Suporta comunicação em rede, atualizações USB e de firmware online;
Supressão de instabilidade integrada para combater perturbações do fluxo de gás e respingos;
Compatível com qualquer cabeça de corte e bocal, com parâmetros de capacitância adaptáveis;

As funções de segurança incluem alarme de colisão, detecção de eletrodo de bocal ausente e alerta de desconexão do sensor.
Suporta calibração de um, dois ou 16 pontos, com exibição da curva.
A calibração de capacitância em tempo real compensa a temperatura e outras influências ambientais.
Saída DA de 16 bits: sinal de controle de ±10 V no modo sensor ou sinal de altura linear de 0 a 10 V no modo de medição, atualizado mil vezes por segundo.
Entrada AD de 14 bits: monitora a tensão analógica externa (0 a 10 V) para ajustar a distância estática em tempo real.
Função de osciloscópio para monitoramento ao vivo da atividade do sensor do bico a laser.
Teste de diagnóstico para verificar as conversões AD/DA em tempo real.
Comunicação opcional por barramento EtherCAT.
